气体汇流排(结构形式)

气体汇流排是一种集中充气或供气的装置,它是将多只钢瓶气体通过阀门、导管联接到汇流总管,以便同时对这些钢瓶充气;或者经减压、稳压后由管道输送到使用场所的专用设备,...

详细介绍



气体汇流排是一种集中充气或供气的装置,它是将多只钢瓶气体通过阀门、导管联接到汇流总管,以便同时对这些钢瓶充气;或者经减压、稳压后由管道输送到使用场所的专用设备,以保证用气器具的气源压力稳定可调,并达到不间断供气的目的。气体汇流排可以适用的介质有氦气、氧气、氮气、空气等气体,主要用于工矿企业、医疗机构、科研院校等用气量大的单位。本产品结构合理,工艺先进,操作简便,是保障实现文明生产的重要装置。

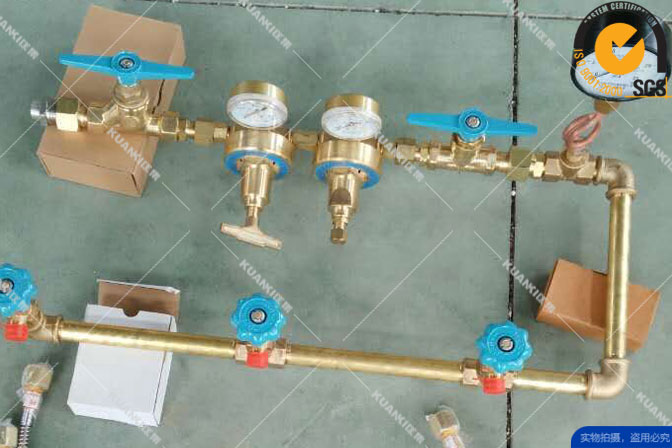

U型汇流排

U型气体汇流排主体采用质优316L不锈钢材质,更适合于实验室特殊气体使用,如氯化氢、氨气、四氟化硫及其他易燃易爆类气体。

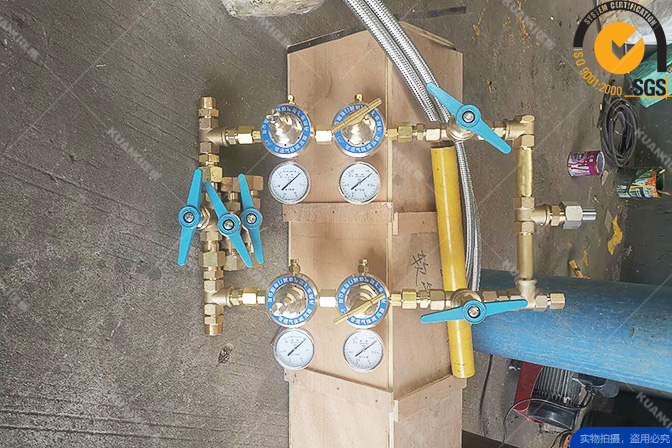

龙门架汇流排

龙门架汇流排的设计采用主供气瓶组和备用气瓶组双气源结构,在主供气瓶组的压力降低至无法供气时,关闭主供气瓶组阀门,同时打开备用气瓶组开始供气。


本产品根据气瓶多少和配置式区分,具有多种结构形式,有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择,也可根据用户需要和环境要求作特殊配置。 本产品的气体压力适配于所配置的气瓶公称压力。

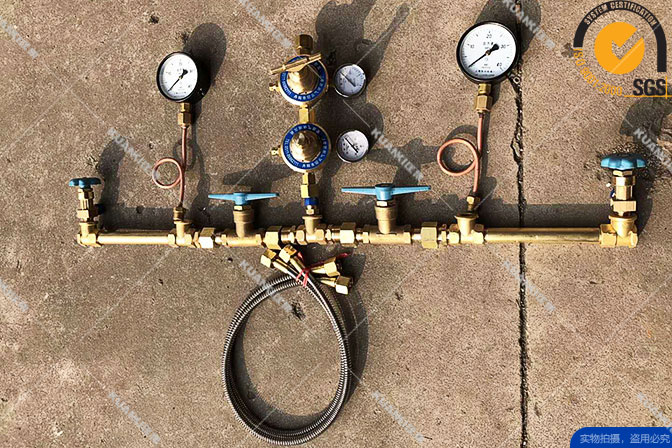

丁字形汇流排

丁字形汇流排适用于气体消耗量较大的企业,原理是将瓶装气体通过卡具及软管输入至汇流排主管道,经减压,调节,通过管道输送至使用工地,广泛应用于医院、化工、焊接、电子及科研单位。

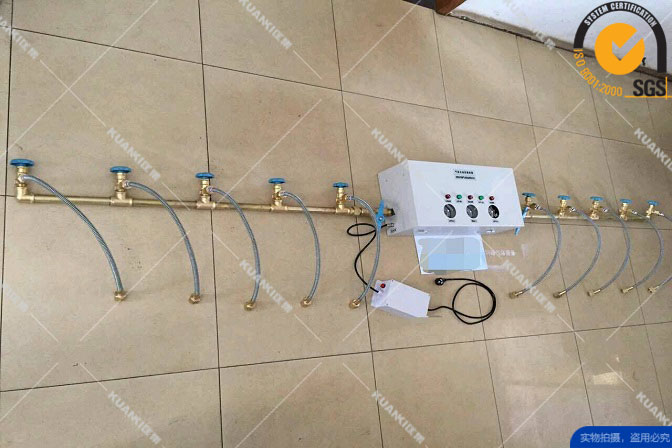

壁挂式自动切换汇流排

壁挂式自动切换气体汇流排,全自动控制系统专为两路气源之间的自动切换而设计,该系列气体汇流排不需操作者任何调试即可实现自动切换,即使在电器系统断电的状态下仍可正常工作。

14接头丁字形汇流排

气体汇流排包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排 二氧化碳电加热汇流排、丙烷汇流排、丙烯汇流排、乙炔汇流排、氖气汇流排、笑气汇流排、杜瓦罐汇流排等各种气体汇流排。

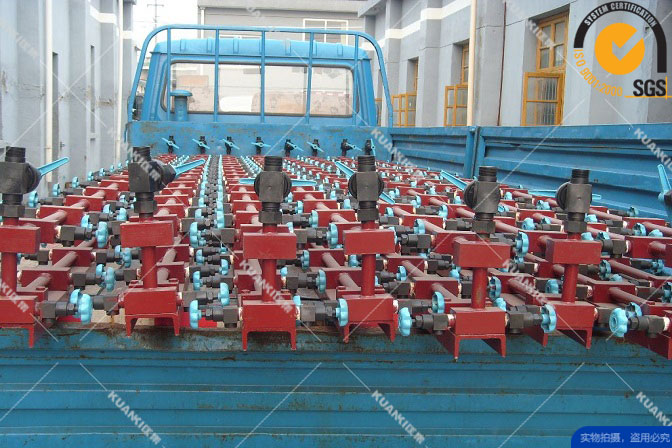

装车汇流排

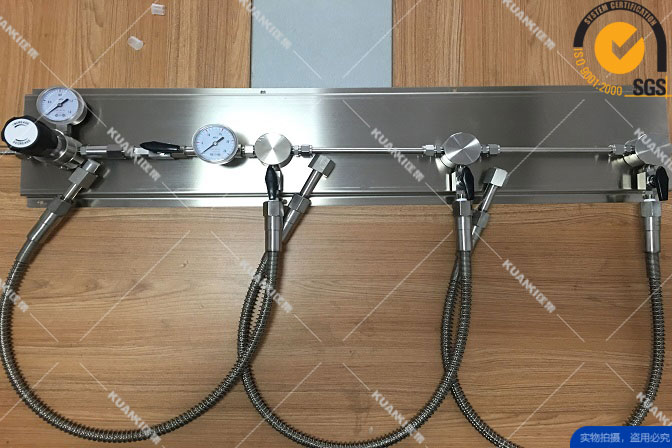

不锈钢面板式汇流排

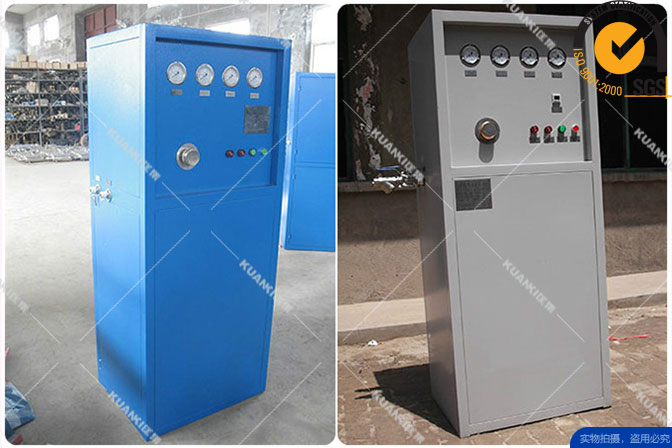

配套用气体配比柜

气体配比柜

气体配比箱
