CNG燃气调压计量撬

详细介绍

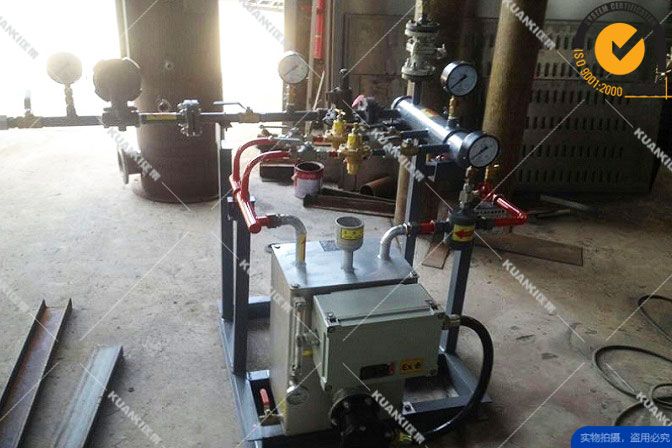

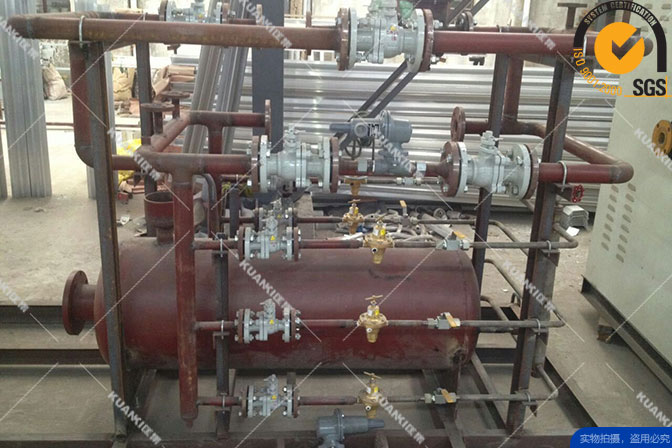

CNG燃气调压撬又称燃气调压计量装置，由矩形撬块、调节汇管、控制阀、计量管、流量计、调节阀、调节管、过滤器、出气管、进气汇管、进气口、出气汇管、排污管和放气阀组成，其特征在于进气汇管、出气汇管和调节汇管平行排列在矩形撬块上，且与矩形撬块横向平行，调节汇管在前，出气汇管在中，进气汇管在后，在进气汇管和调节管两端之间水平设有两条并联计量管，在每条计量管上逐序设有控制阀、过滤器、压力表、流量计和控制阀；在出气汇管和调节汇管中部之间水平设有两条并联调节管，在每条调节管上逐序设有控制阀、压力表、调节阀和控制阀；在出气汇管上中部设有带90°弯头的出气管，在进气汇管中侧部设有一个进气口；进气汇管和出气汇管上安装放气阀。

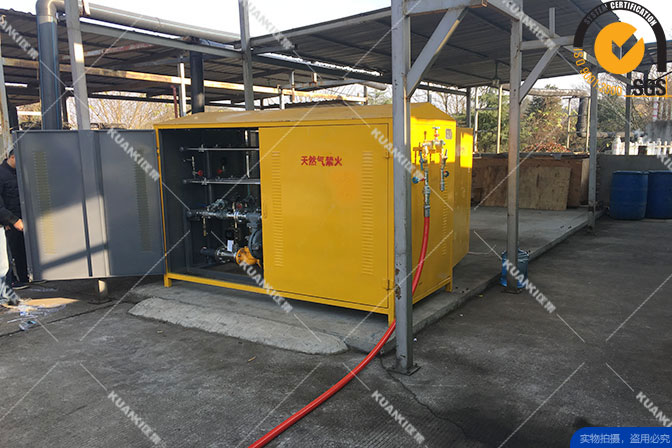

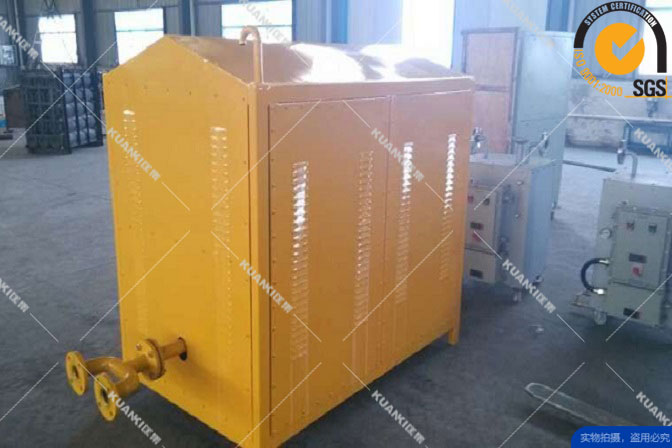

燃气调压柜针对工业用气的特点（流量骤变、启闭迅速、不间断供气）而专门设计制作。

该调压柜（站）具备过滤、调压、计量等多种功能；

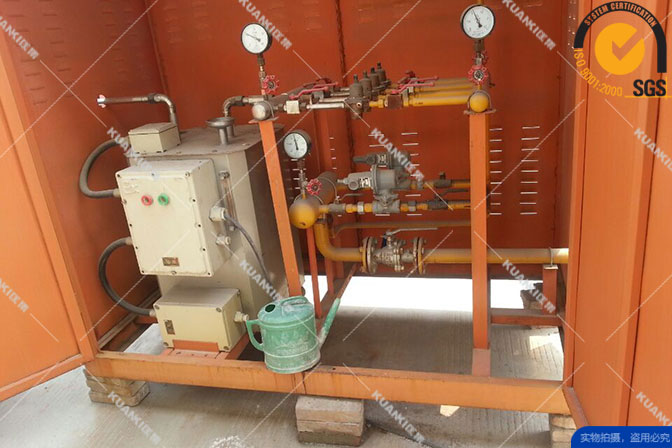

燃气调压柜主要部件有：主调压器、超压切断装置、流量计、控制仪表等均采用国内外质优品牌，以保证设备的高质量、高精度和高可靠性。
